水密光电滑环连接器

WATERTIGHT PHOTOELECTRIC SLIP RING CONNECTOR

1、 产品用途

用于旋转设备的旋转关节连通的光、电信号及电能连接传 输。低损耗、无电磁泄露、抗电磁干扰、非接触传输、无磨 损。可实现纯光、纯电、光电混装的旋转过渡连接。备选材料 有不锈钢316L、钛合金TA2 等，尺寸功能可根据需求定制。

2、功能特点

系列化/低损耗/覆盖广/耐环境/强度高/安全可靠

3、性能参数

1)传输芯数：1~60芯

2)接触电阻：≤10mΩ;

3)绝缘电阻：常态≥1000MΩ

4)介质耐压：2000~5000V/DC,1min

5)单芯载流量：2A~150A

6)光纤类型：单模(9/125μm)

7)工作波长：380~1650(默认1310～1550 nm)

8)接插入损耗：≤0.5dB

9)转动变化：≤0.5dB

10)回波损耗：>45dB

11)最大光功率：25dBm

12)工作温度： -40~+80℃

13)储存温度： -45~+85℃

14)最大转速：2000rpm

15)机械寿命：电滑环≥5000万转，单芯1.5亿转。 光滑环≥2.0亿(300rpm)r

16)高频振动：10~2000Hz,0.75mm/100m/s²

17)冲击：100g

18)连续性：无≤1μm 间断

19)工作温度： -45℃~90℃

20)设计寿命：20年

21)最大静水压力：10MPa

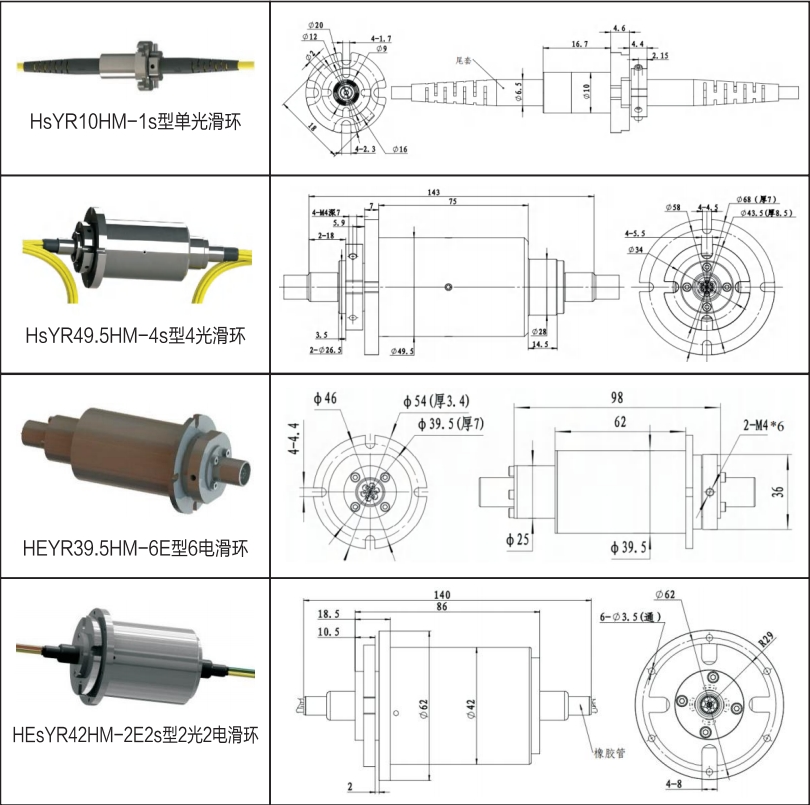

4、型号说明
